ワイヤレスアンテナ、関連機器

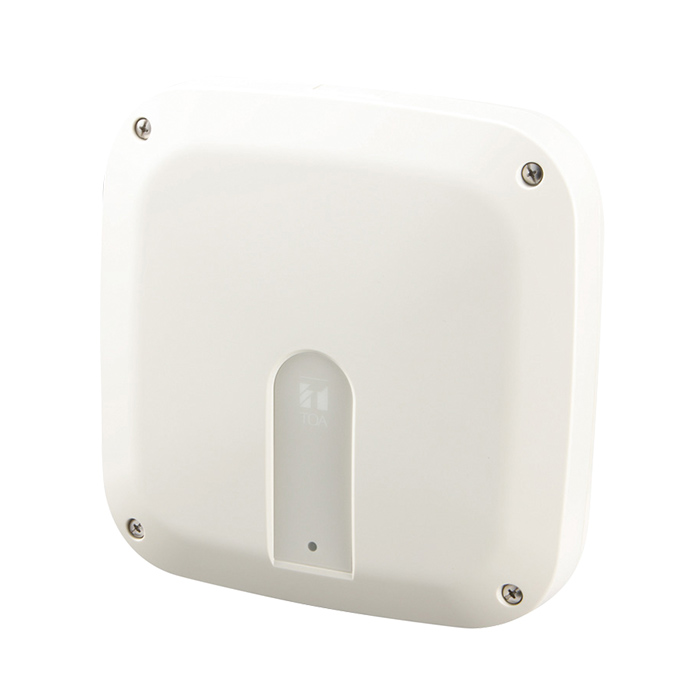

■壁・天井取付用ワイヤレスアンテナ
YW-560
希望小売価格￥41,800(税抜)

• 800MHz帯ワイヤレスシステムのアンテナエレメント内蔵型、壁・天井取付用の指向性平面アンテナです。
• 電源：DC7～12V（アンプ、チューナー本体から供給）
• 消費電流：15mA（9V時）
• アッテネーター：0,-10,-20 dB（公称）
• 取付穴ピッチ：83.5㎜
• 仕上：ASA樹脂　オフホワイト
• 寸法：208（W)×208（H）×42（D）mm
• 質量：約720g

※ケーブルは5C-FB、7C-FBの低損失タイプをお使いください。

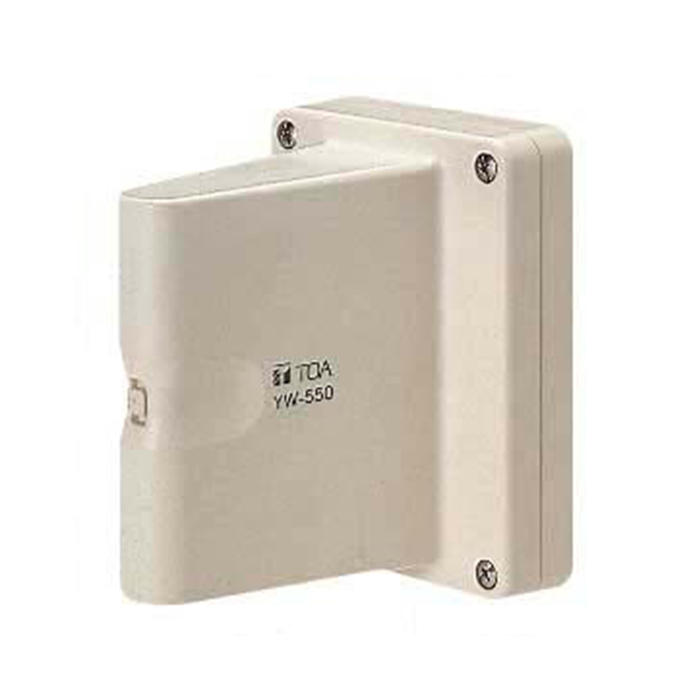

■壁取付用ワイヤレスアンテナ
YW-550
希望小売価格￥28,100(税抜)

• 800MHz帯ワイヤレスシステムのアンテナエレメント内蔵型、壁取付用のダイポールアンテナです。
• アッテネータースイッチ、帯域フィルターおよびブースター回路を内蔵しており、電源確認用LEDを装着しています。
• 電源：DC7〜12V（アンプ、チューナー本体から供給）
• 消費電流：15mA（9V時）
• アッテネーター：0、-10、-20dB（公称）
• 取付穴ピッチ：83.5mm
• 仕上：ASA樹脂　オフホワイト
• 寸法：105（W）×140（H）×126（D）mm

※ケーブルは5C-FB、7C-FB等の低損失タイプをお使いください。
※同軸ケーブル（5C-FB、7C-FB等）をワイヤレスチューナー、混合分配器およびアンテナブースター側に接続するときは、BNCプラグ（別売）をご使用ください。
※屋外設置の際は、雨よけのある場所に設置してください。防滴構造（IPX2）ですが、取付架台と壁面との間およびスイッチツマミの部分をシーリング材でふさいでください。または、樹脂製防水形電工BOXに収納して下さい。

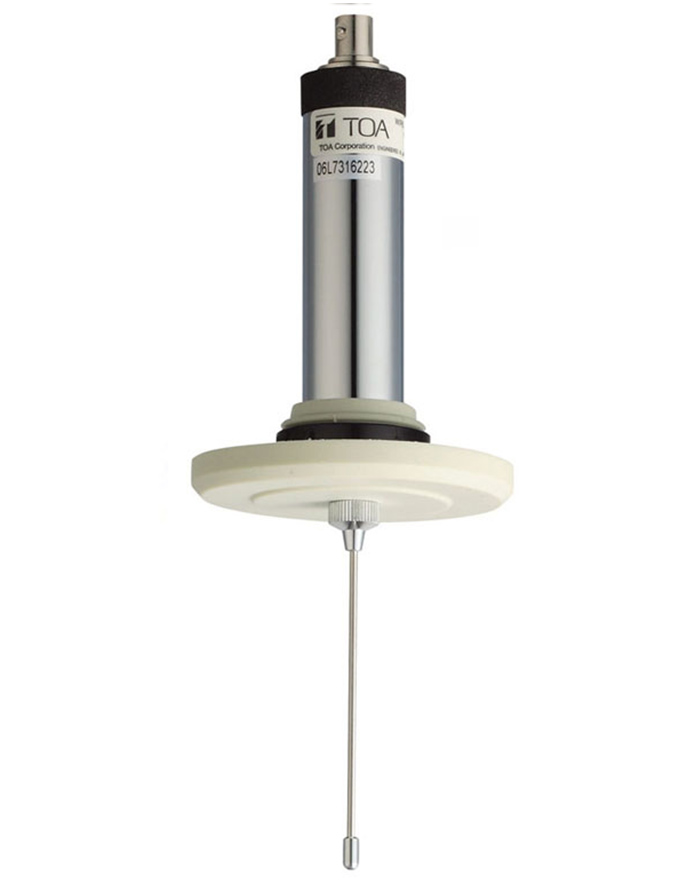

■天井取付用ワイヤレスアンテナ
YW-540
希望小売価格￥32,500(税抜)

• 800MHz帯ワイヤレスシステムの屋内専用天井取付型アンテナです。
• 帯域フィルターおよびブースター回路を内蔵しています。
• 天井に取付が容易で、外観上も目立ちにくい構造です。
• 電源：DC7〜12V（アンプ、チューナー本体から供給）
• 消費電流：10mA（9V時）

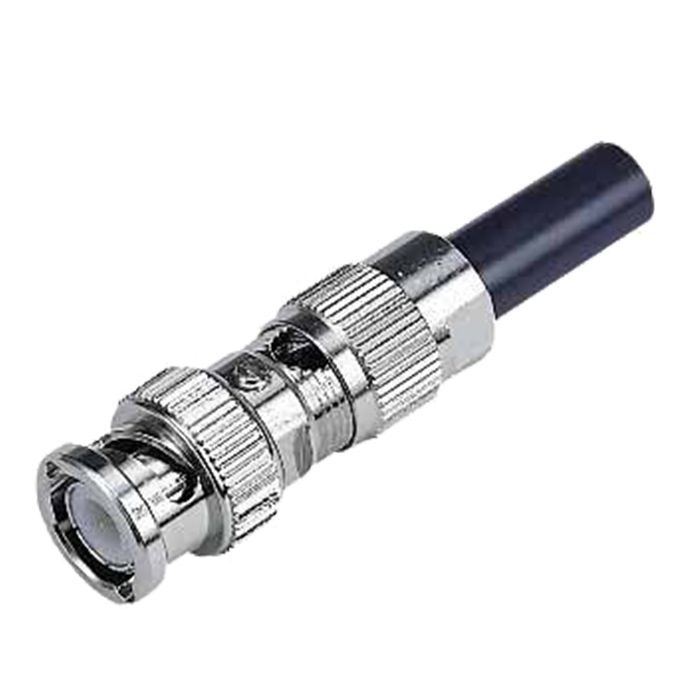

• 適合プラグ：BNCプラグ( YA-641 または YA-642 )
• 仕上：化粧パネル　シリコンゴム　オフホワイト
• 寸法：φ80×211mm

※ケーブルは5C-FB、7C-FBの低損失タイプをお使いください。

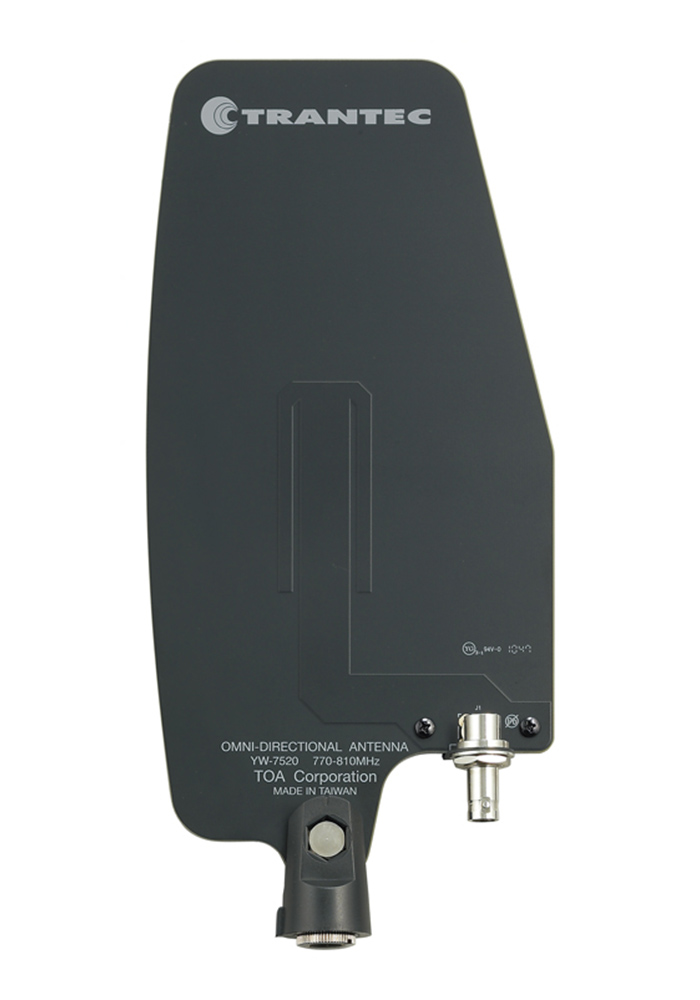

■移動用ワイヤレスアンテナ
YW-7520
希望小売価格￥37,900(税抜)

• 800MHz帯ワイヤレスシステムの無指向性移動用アンテナです。
• マイクスタンド（ ST-303A 、 ST-304A 、 ST-322B 等）に取付けてご使用ください。
• 適合プラグ：BNCプラグ（ YA-641 または YA-642 ）
• マイクスタンド取付ねじ：NS5/8（W3/8への変換アダプター付）
• 寸法：125（W）×272（H）×31.7（D）mm
• 質量：約165g

※アンテナブースターについては、弊社営業所へお問い合わせください。
※ケーブルは5C-FB、7C-FB等の低損失タイプをお使いください。

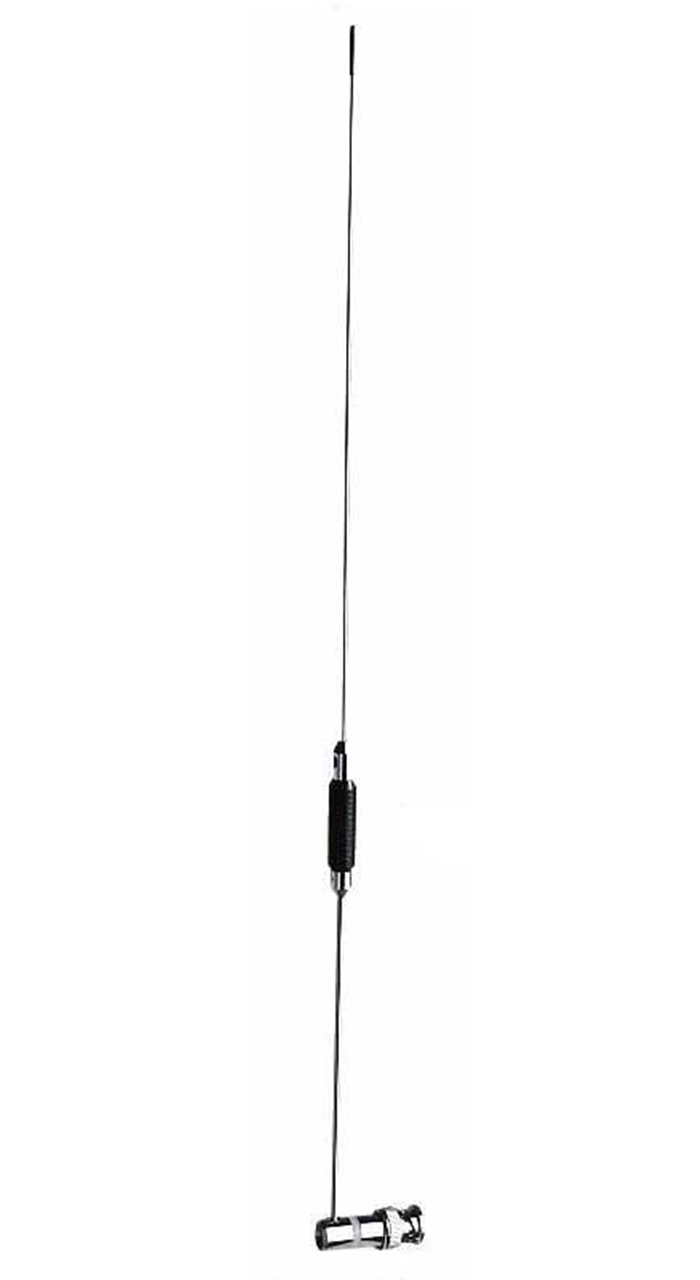

■直付型ワイヤレスアンテナ
YW-510
希望小売価格￥9,850(税抜)

• 800MHz帯ワイヤレスシステムのワイヤレスチューナー直付用アンテナです。
• 寸法：365mm（アンテナエレメント長さ）
• 質量：約40g
• 適合機種： WT-1822 　 WT-1824 　 WT-750B 　 WD-1810 　 WD-750B

※アンテナブースターは使用できません。
