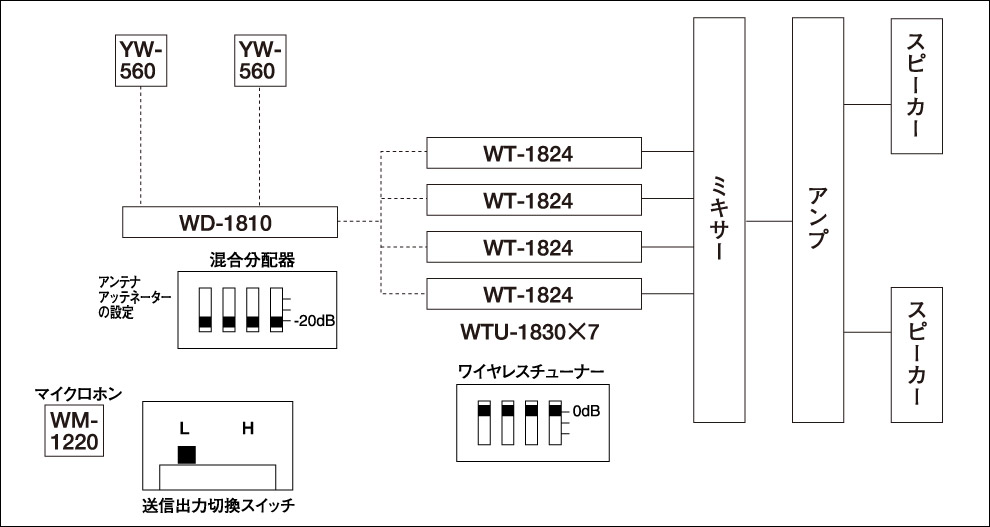

ワイヤレスシステム構成例(2)

会議場・宴会場・屋内イベント会場で

体育館や運動場などの広い場所で使用する場合に最適のシステムです。見通しの良い屋外ならワイヤレスマイクの送信出力切換スイッチを「H」側（6mW）にすることでアンテナから半径約100m、「L」側（2mW）にすることで同じく半径約60mのエリアをカバーします。送信出力切換スイッチを「L」側（2mW）に設定することにより電池消費を抑えて長時間、連続使用することもできます。

• 下表を参考に奇数グループまたは偶数グループから周波数を設定してください。

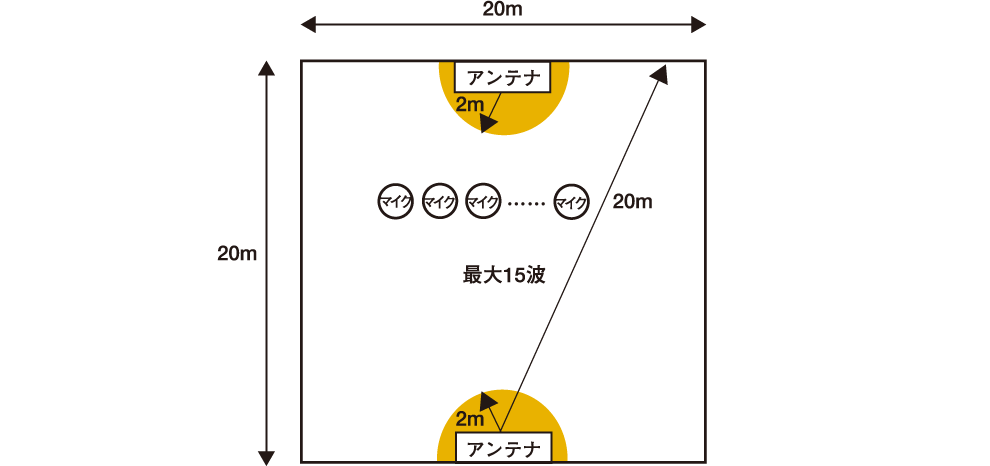

• アンテナとワイヤレスマイクロホンは見通しで2m以上離してお使いください。
• ワイヤレスマイクロホンはアンテナから2〜20mの範囲でお使いいただけます。
• ワイヤレスマイクロホンを2本以上使用する場合は、マイク同士の間隔を50cm以上離してください。
• アンテナ同士は5〜20m 離して設置してください。

※ 送信出力切換スイッチはワイヤレスマイクロホンの電池装着部の下にあり、多チャンネル使用の際にも使用します。

※ 上記の設定内容は代表例であり、実際の使用環境に応じた設定が必要な場合があります。

15チャンネル使用時のチャンネル設定
